部标北斗记录仪
部标北斗记录仪－北斗部标标准型兼容GPS和北斗定位监控，内置调度屏/打印机/行驶记录仪/IC卡读卡器/USB接口/TTS/CANBUS，多路数据串口（可同时接摄像头、油耗检测器/温度检测器/LED广告屏。支持GSM.CDMA.TD-SCDMA.WCDMA.CDMA2000通信模式。车辆标准安装结构设计，一体化结构，便于安装。
符合国标JT/T794-2011和 JT/T808-2011及行驶记录仪GB/T 19056标准的要求。

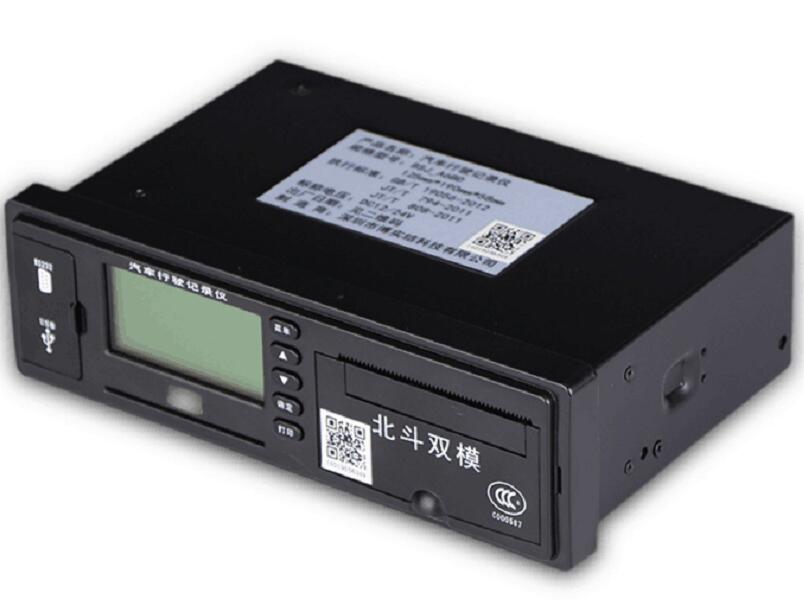

一、产品实物示意图
二、产品配置清单
产品标配清单
|
序号 |
名称 |
数量 |
单位 |
备注 |
|
1 |
BSJ_A6BD主机 |
1 |
台 |
|
|
2 |
24Pin接口连接线束 |
1 |
束 |
实际线束为9PIN 长2M |
|
3 |
GSM通讯天线 |
1 |
条 |
|
|
4 |
北斗双模定位天线 |
1 |
条 |
|
|
5 |
说明书、保修卡、合格证 |
1 |
本 |
各1本 |
|
6 |
安装用支架或嵌入式安装卡套箱 |
1 |
套 |
用户可根据实际安装情况予以选择 |
|
7 |
包装盒 |
1 |
套 |
含珍珠棉 |
注明：以上为整套产品的标准配置清单，以上范围之外的配件均需额外支付费用。
产品选配清单
|
序号 |
名称 |
数量 |
单位 |
备注 |
|
1 |
接触式IC卡 |
1 |
张 |
|
|
2 |
TF卡 |
1 |
张 |
|
|
3 |
TTS播报喇叭或通话喇叭 |
1 |
个 |
|
|
4 |
劫警开关 |
1 |
个 |
|
|
5 |
串口摄像头 |
1～4 |
个 |
|
|
6 |
图像采集扩展器 |
1 |
个 |
外接2～4个摄像头使用扩展器 |
|
7 |
油耗检测器 |
1 |
套 |
|
|
8 |
温度检测器 |
1 |
套 |
|
|
备注：以上配件的对接请与公司相关人员明确项目需求，终端程序会因需求的不同有不同的程序版本。 |
||||
三、产品接口定义及接线说明

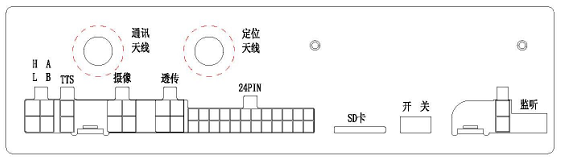

BSJ_A6BD 终端背面接口图
通讯天线：GSM或CDMA天线接口
定位天线：北斗或GPS天线接口
H：CAN+接口（暂不支持）
L：CAN-接口
A：485接口（暂不支持）
B：485接口
TTS：语音播报和通话喇叭接口
摄像：串口摄像头接口（RS232）
透传：外接RS232设备接口
24PIN接口：电源、ACC等（线序见表1）
SD卡：TF卡插座
开关：终端备用电池开关
监听：MIC（麦克风）接口

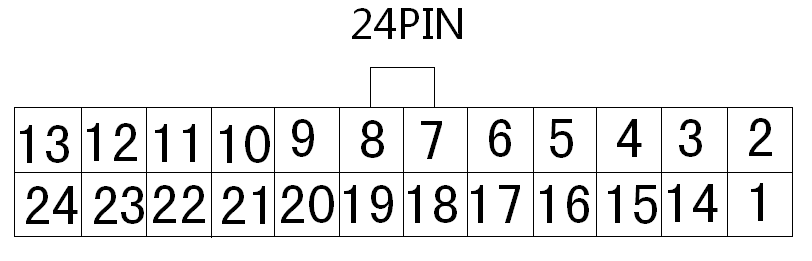

BSJ_A6BD 终端24PIN接口定义图
表1：接口定义及说明
|
脚位 |
功能 |
说明 |
脚位 |
功能 |
说明 |
|
1 |
电源正极 |
DC 9~36V |
13 |
|
|
|
2 |
电源负极 |
可靠接地 |
14 |
|
|
|
3 |
左转向灯线 |
检测8~36V有效 |
15 |
|
|
|
4 |
右转向灯线 |
检测8~36V有效 |
16 |
|
|
|
5 |
远光灯线 |
检测8~36V有效 |
17 |
|
|
|
6 |
刹车信号线 |
检测8~36V有效 |
18 |
劫警 |
搭铁有效 |
|
7 |
|
|
19 |
|
|
|
8 |
|
|
20 |
|
|
|
9 |
|
|
21 |
|
|
|
10 |
|
|
22 |
近光灯 |
检测8~36V有效 |
|
11 |
速度传感检测线 |
检测电子脉冲 |
23 |
|
|
|
12 |
ACC检测线 |
检测8~36V有效 |
24 |
|
|

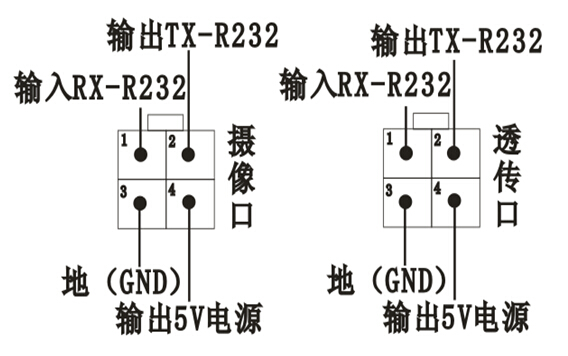

摄像及透传口（R232）接口定义
第二章 整机参数及功能操作说明
一、产品整机参数表
|
序号 |
项目 |
规格参数 |
备注 |
|
1 |
工作电压 |
DC 9~36V |
|
|
2 |
工作电流 |
150mA@12V |
|
|
打印时最大电流2000mA@12V |
|
||
|
3 |
规格尺寸 |
L145mm*W180mm*H50mm |
|
|
4 |
定位方式 |
北斗双模定位模块（北斗二代） |
|
|
5 |
定位误差 |
<10m（此数据供参考，定位误差与车辆所在区域地形及时间等因素有关联） |
此数据为公司实验室实测 |
|
6 |
通信网络 |
GPRS/CDMA |
|
|
7 |
通讯方式 |
TCP/UDP |
|
|
8 |
速度记录误差 |
±1Km |
|
|
9 |
工作温度范围 |
-25℃ ~ +75℃ |
|
|
10 |
贮存温度范围 |
-40℃ ~ +85℃ |
|
|
11 |
整套重量 |
1800g |
标准配置为一套 |
|
12 |
后备电池工作时间 |
电池充饱电的前提下，可连续工作1h |
7.2V 300mAh镍氢电池组 |
二、产品整机功能表
|
功能块 |
功能明细 |
功能说明 |
|
车辆远程监控功能 |
实时位置查询 |
查询实时车辆状态 |
|
定时/定距监控 |
可根据客户要求设置监控模式 |
|
|
监听功能 |
需选配MIC,需SIM卡支持语音通话 |
|
|
双向通话 |
需下载电话本 |
|
|
图片采集 |
需选配摄像头，需透传口设置为摄像模式时才支持拍照，当前摄像口空置 |
|
|
区域限制功能 |
可实现圆形，矩形，多边形区域进出区域报警 |
|
|
盲区补传功能 |
终端记录5000条盲区数据 |
|
|
车载终端软件远程升级 |
需厂家配合 |
|
|
信息调度功能 |
带TTS功能外接喇叭可实现语音播报 |
|
|
车辆报警功能 |
紧急报警 |
加装劫警按钮 |
|
定位天线开路报警 |
天线未接或开路损坏 |
|
|
超速报警 |
客户设置超速值，超速时终端向平台发送报警数据 |
|
|
主电源低压、高压、掉电报警 |
主电源电压低于10V时报低压，高于36V时报高压，低于5V报掉电 |
|
|
疲劳驾驶报警 |
默认行驶4小时，需休息20分钟 |
|
功能块 |
功能表 |
备注 |
|
车辆报警功能 |
进出区域报警 |
需平台设置，支持矩形、圆形及多边形区域报警 |
|
停车超时报警 |
停车超过设置的时间，即会向平台报警 |
|
|
数据采集功能 |
汽车行驶记录仪数据采集功能 |
记录仪数据符合GB／T 19056-2012，可平台远程调取或使用U盘现场导出，选配打印机可打印记录仪数据 |
|
油耗数据采集 |
加装油量采集设备 |
|
|
温度数据采集 |
加装温度采集设备 |
|
|
其它 |
支持双IP |
支持同时向2路IP回传数据，默认主IP为中交IP |
|
远程查询版本 |
支持平台下发指令 |
|
|
切换定位模式 |
终端定位模式可切换为单GPS/单北斗/双模模式 |
三、产品安装操作流程
1、设备安装
（1）检查设备
查看设备外观是否良好，相关配件是否齐全。
（2）安装SIM卡
打开设备底盖将SIM卡放入卡座。请避免用力过度损坏卡座，且不要在设备通电的状态下进行插拔SIM卡的操作，请确保SIM卡具备上网功能。
（3）选择终端安装位置要求
A． 防水：应选择不易进水的位置确保持终端的干燥，要注意远离空调出风口以防在温差变化时，有冷凝水积聚在终端内部严重影响产品的使用寿命。
B．防震：终端不能悬空安装在长期振动较大位置。
C．防干扰：终端应远离车内影音和对讲等电子设备，防止传导干扰和辐射干扰。
（4）安装定位天线
A．注意定位天线的接收面必须向上且上方应无金属物遮挡，为了达到最佳效果，定位天线底面安装尽量保持平整，倾斜度最好不要超过45°。
B．布线尽可能隐蔽，同时建议：第一美观，第二防止无意或者有意的损坏。
C．定位天线接口务必接到终端侧面标有“定位天线”的接口上，并确保拧紧以避免长期震动照成接口松动影响定位效果。
（5）安装通讯天线
为了防止信号被干扰，通讯天线要避免与其他控制线交缠在一起；为防止通讯信号对车内无线设备造成干扰（如收音机），建议与通讯天线间距不小于50厘米。
（6）连接汽车主电源及开关量线
按照线缆接口定义（表1）接好电源红线（正极）应接汽车的常电即汽车主控电源正极。电源黑线（负极）应连接到汽车电源的负极或搭铁，但要确保搭铁之处导电良好。开关量线根据记录仪要求连接表1中的左右转向，刹车，远光，速度传感器线。
（7）速度传感器系数校准方法
A．自动校准模式：进入菜单选择“出厂设置”输入默认密码“66666666”长按OK键后，选择“设置传感器系数”输入“0000”长按OK保存退出。设置完成后，只需要车辆定位并以大于20KM/H的速度匀速行驶10s，终端将自动校准。
B．工具校准模式：需选配博实结速度设置器，在无需开动车辆的情况下进行校准。具体操作方法参考速度设置器使用说明。
2、上线设置
（1）屏设置上线
|
出厂设置 |
快速开户 （所有项都必填）
|
省域ID |
|
号市域ID |
||
|
车牌号 |
||
|
车牌颜色 |
||
|
终端ID |
||
|
终端手机号 |
||
|
车辆VIN号 |
||
|
上线模式（IP参数格式 0,111.111.111.111,1111） |
||
|
IP参数格式 0,111.111.111.111,1111 |
||
|
注册上线 |
（3）短信远程上线设置
具体短信设置上线格式如下：
P：密码
N：表示终端本机号
A：表示终端的APN接入点
D：主IP（也可设置为域名，主域名用G表示）
T：副IP（也可设置为域名，副域名用Q表示）
终端注册参数 *V:a,b,c,d,e,f,g,i 每个参数以逗号隔开
a:省域ID,2字节, 如 44
b:市域ID,4字节, 如 0303
c:制造商ID,5字节,如70111（默认写死，支持短信修改）
d:终端型号(默认写死，支持短信修改)
e:终端ID,7byte ,如1234567
f:车身颜色,1字节 , 1=篮色 , 2=黄色 , 3=黑色 , 4=白色，5=
g:车牌号码,xx+y,nbyte ,其中x表示中文简称以字符代替
i:车辆VIN号
